产品特点

1.  可直接驱动24V/12A以内直流无刷电机或有刷电机

2.  支持无刷电机内置霍尔开关做位置检测

3.  支持Modbus通讯协议或私用通讯协议

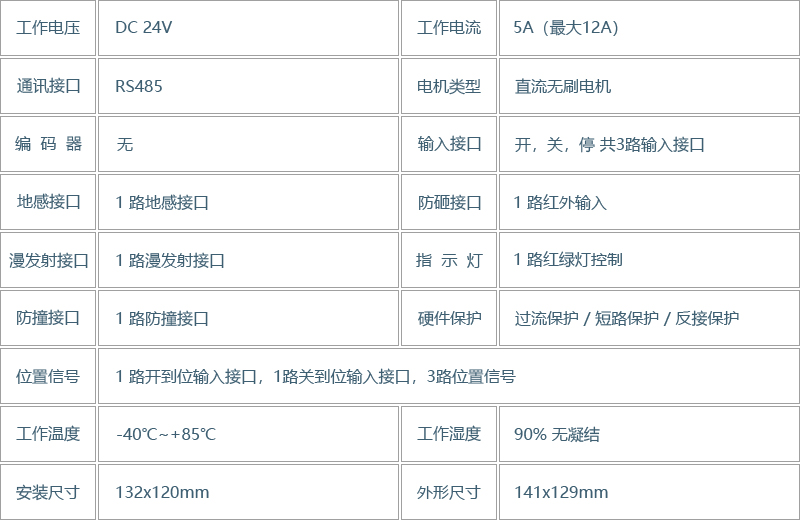

  技术参数

  外形尺寸

  操作说明

菜单面板操作说明

1.  数码管显示“--”时，长按【菜单】键3秒进入菜单，进入菜单后数码管显示“F-XX”

2.  按【△】或【▽】键可选择菜单

3.  按【菜单】可进入子项，按【△】或【▽】键可修改参数

4.  在子菜单中，可以按【菜单】确认参数并返回主菜单

5.  在子菜单中，可以长按【菜单】保存参数并退出菜单

6.  在主菜单中，可以长按【菜单】保存参数并退出菜单

7.  长按【菜单】键3秒保存参数并退出菜单，数码管显示"--"

8. 10秒内没有任何动作，则自动退出菜单，并且恢复原有设置

开门关门操作说明

1.  按【△】开门

2.  按【▽】关门

3.  按【菜单】停

4.  如果尚未学习行程，则需要按【▽】或者按【△】学习行程

  面板显示说明

  遥控学习与删除

1.  数码管显示“--”时，长按【遥控/学习】键1秒进入菜单，进入菜单后数码管显示“L-”

2.  按【△】或【▽】键可选择菜单

3.  当数码管显示“L-00”时，按【遥控/学习】，退出菜单，数码管显示“--”

4.  当数码管显示“L-01”时，按【遥控/学习】键，此时“01”会持续闪烁，在闪烁期间（20秒），按下遥控器

任意键（推荐按停键）后，如果显示“01”不再闪烁，蜂鸣器有提示，则证明学习成功。可重复该过程学习多个

遥控器地址，如果学习成功后，遥控器无反应，请参考第三条推出菜单后，重新进入学习

5.  当数码管显示“L-02”时，按【遥控/学习】键，是删除遥控器地址，显示“02”会闪烁两次

6.  当数码管显示“L-03”时，按【遥控/学习】键，此时“03”会持续闪烁，在闪烁期间（20秒），触发组合码

发射板后，如果“03”不再闪烁，蜂鸣器有提示，则证明学习成功，可重复该过程学习多个组合码发射板地址

7.  当数码管显示“L-04”时，按【遥控/学习】键，是删除组合码地址，此时“04”会闪烁两次

8.  10秒内没有任何动作，则自动退出菜单，并且恢复原有设置

  菜单参数说明表

注：更多功能详情请查看说明书进行了解

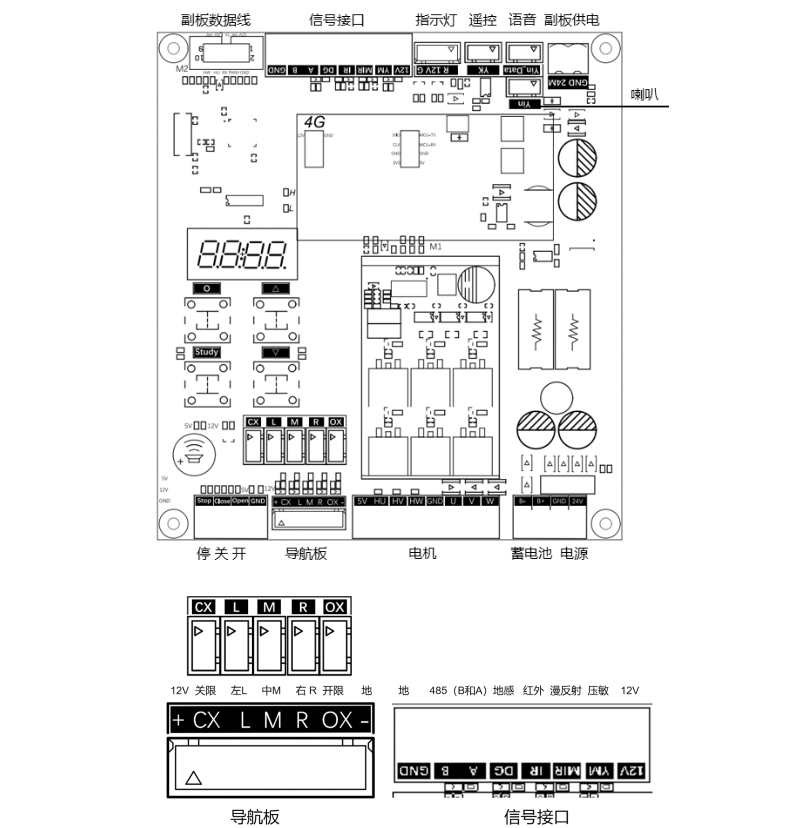

  接线说明
