产品特点

1.  有4路继电器控制输出，可接4路直流/交流升降柱

2.  继电器有交流输入过零保护

3.  支持遥控分组控制，遥控四组每组可控制任意一路继电器或者相邻组合继电器

4.  支持两路地感和两路红外控制输入，支持485通讯方式，带有灯带RGB指示

5.  带有实时时钟显示，升降时间设置，灯带点亮方式，间隔指定时间自动补压等多个功能

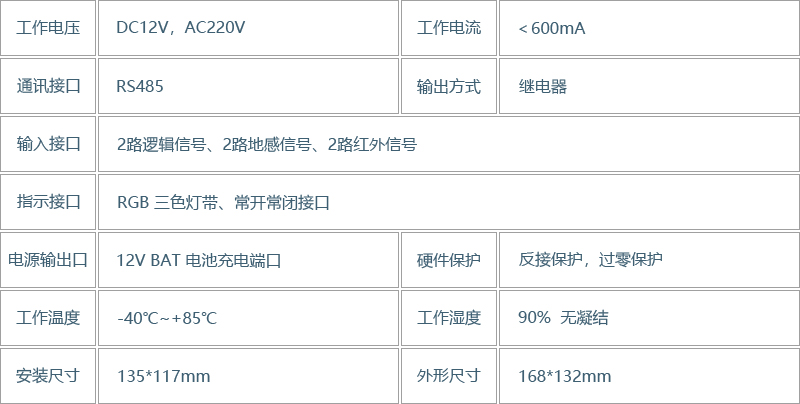

  技术参数

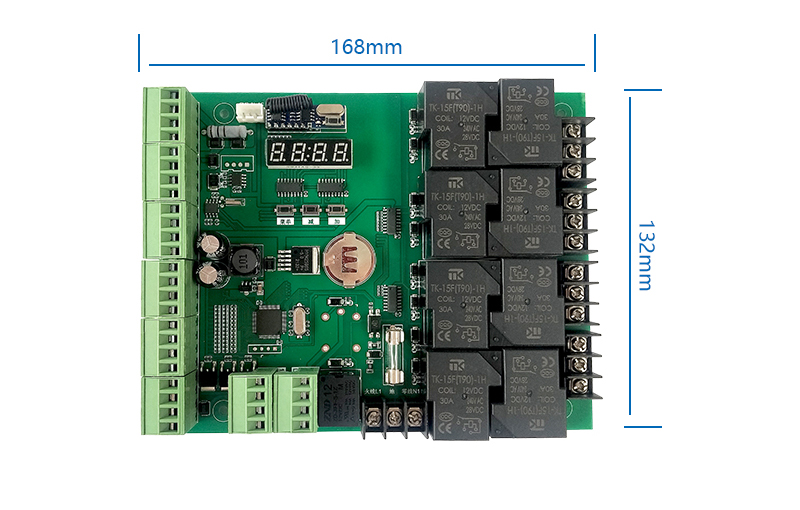

  外形尺寸

  操作说明

三键四位数码面板操作说明

1.  数码管显示时间界面长按【菜单】键3秒显示“F-00”进入菜单，按【加】或【减】键进行菜单切换，按【菜单】键确定选择菜单

2.  选择菜单后按【加】或【减】键可修改参数

3.  菜单 'F21-24' 修改遥控器控制继电器分组，【减】键修改分组的组号头位，【加】键修改分组的组号尾位，组头号不能大于组尾号，例如‘1H12’表示遥控器一组按键控制1-2组继电器

4.  参数修改完后，按【菜单】键保存并退出参数修改，回到菜单

5.  菜单中长按【菜单】键3秒，退出菜单，返回时间显示

遥控接收模块设置操作说明

1.  内置接收模块

• 学习方法：菜单‘F-20’设为 01 后，长按1秒接收模块上的学习键，接收模块上的灯更亮后，再按遥控器第1个键（1#上升）即可学习成功

• 删除方法：长按5秒接收模块上学习键，灯灭后即删除成功

2.  外置接收模块

• 学习方法：菜单‘F-20’设为 00 后，同时长按1秒板上的【菜单】键与【加】键，再按遥控器第1个键（1#上升）即可学习成功

• 删除方法：长按5秒【菜单】键与【加】键显示屏显示0后即删除成功

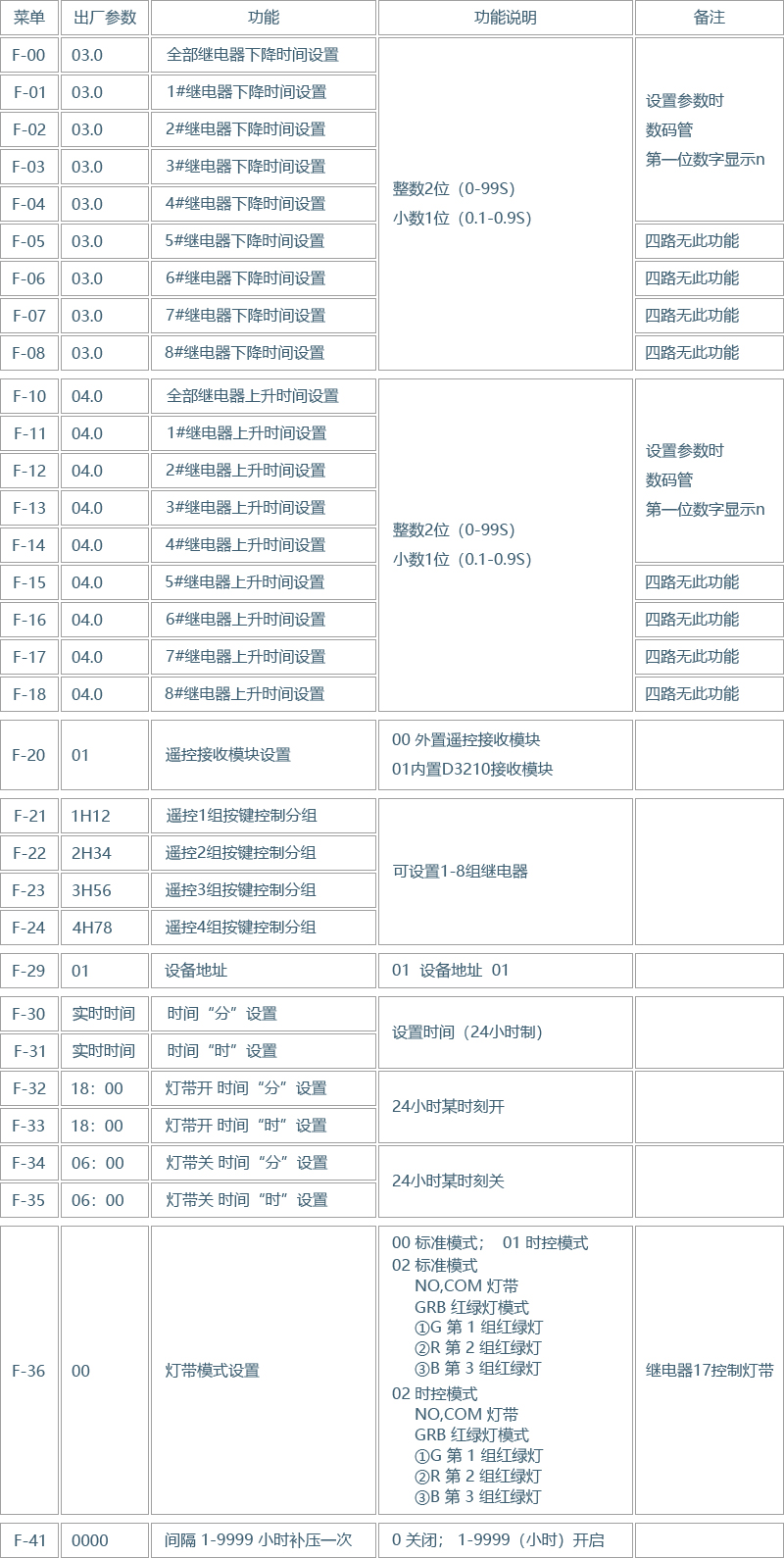

  菜单参数说明表

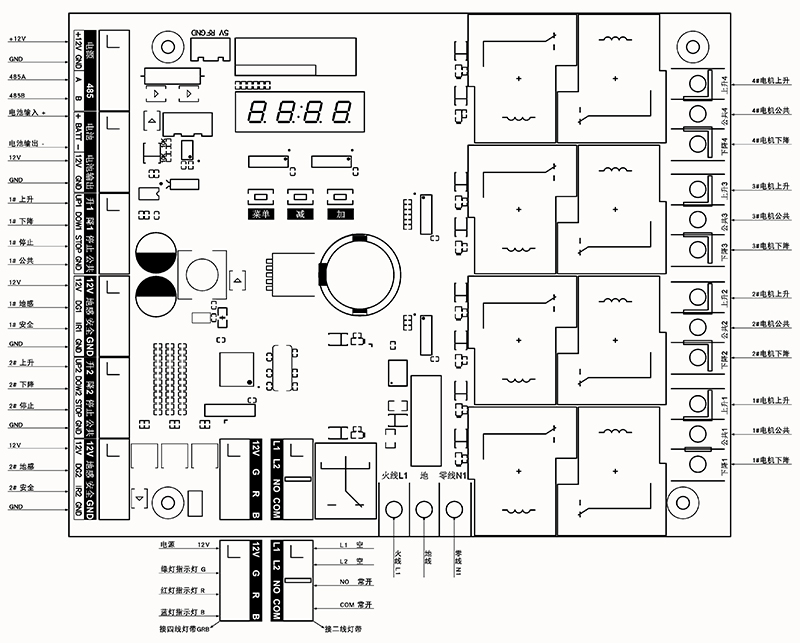

  接线说明
