读卡器参数

  天线参数

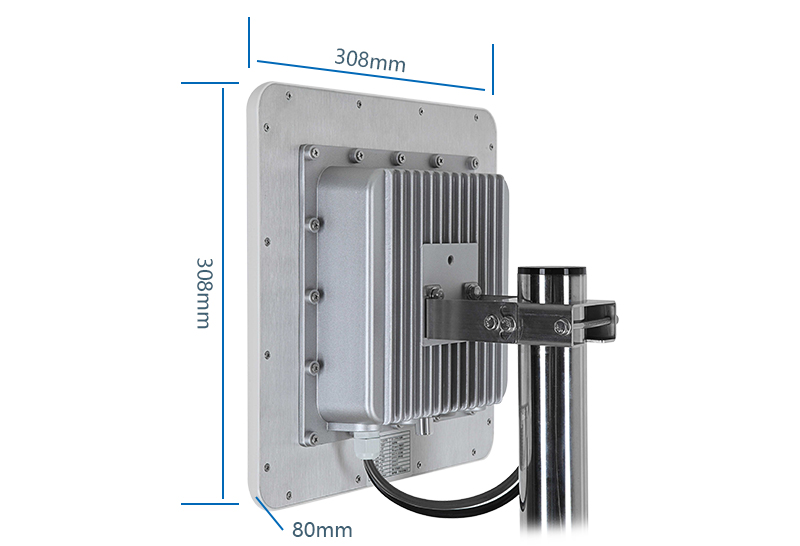

  外形尺寸

  接线说明

  TCP 读卡器设置与测试软件操作说明

一、接上 DC12V 电源或用 POE 供电器给读卡器供电

二、将读卡器 RJ45 网线插入交换机或电脑网口，即可进行读卡器的设置与测试

三、已知读卡器 IP地址情况下请采用浏览器设置

本读卡器的 IP地址出厂值：192.168.0.100

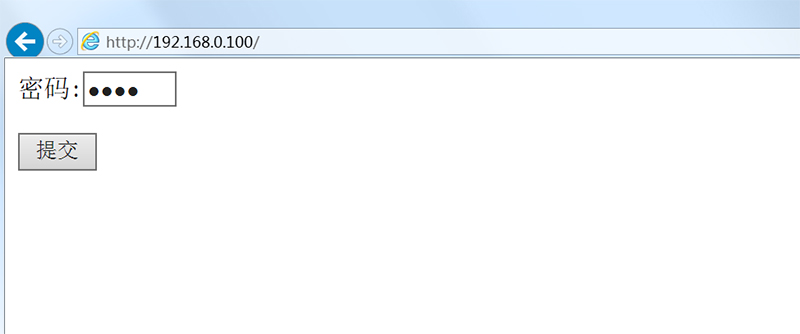

1. 打开 IE浏览器输入读卡器IP：192.168.0.100

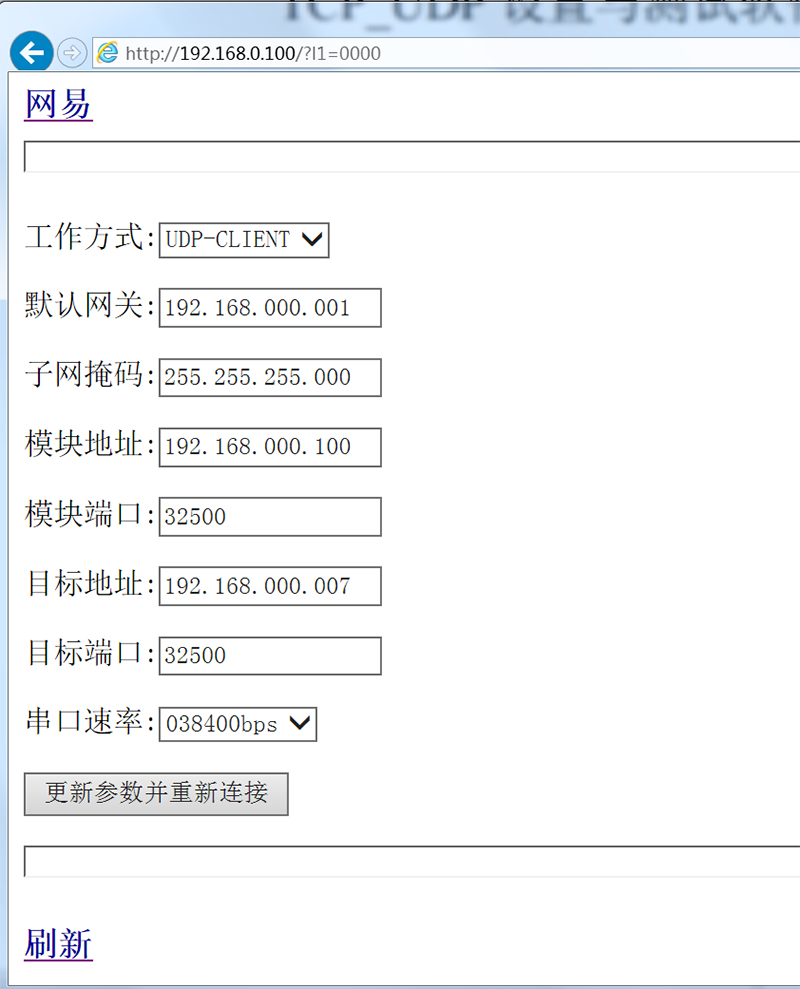

2. 输入密码为：0000，点击【提交】，进浏览器设置页面，更改参数后点【更新参数并重新连接】，（下图为出厂设置值）

说明：要更改TCP模块串口速率，必须用“RFID Tools v1.1”工具更改，读卡器串口速率与之一致。

四、未知读卡器 IP地址时请采用设置软件搜索设置

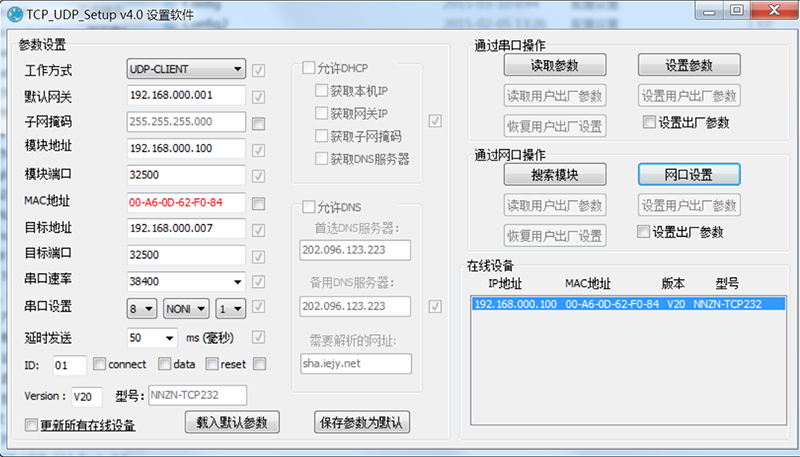

1. 先打开“TCP_－UDP _- Setup v4.0”设置软件。点击【搜索模块】后，【在线设备】下会出现联网设备。

2. 更改参数。选择【在线设备】下面的联网设备，单击对应的IP地址，本设备的参数会出现在左侧，更改参数完成后，点击【网口设置】。

3. 查看参数。重新点击【搜索模块】，选择【在线设备】下面的联网设备，单击对应的IP地址，本设备的参数会出现在左侧。

五、TCP 读卡器的测试

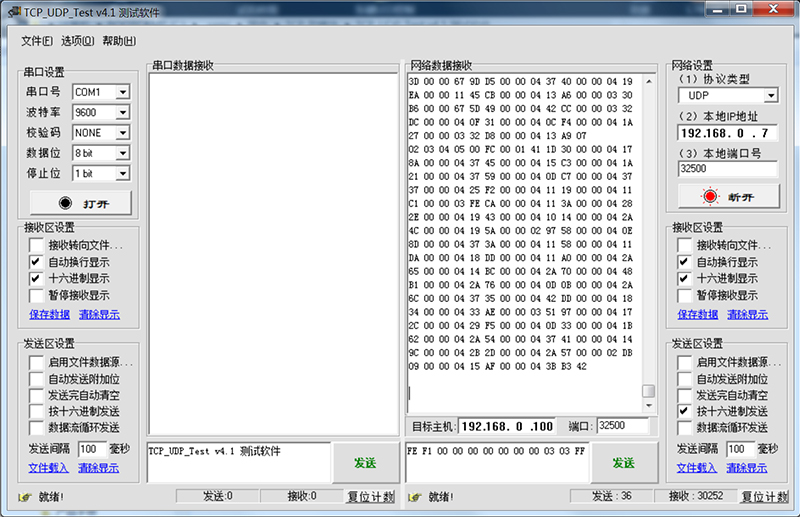

第一步：接收数据。先打开“TCP_－UDP _- Test v4.1”测试软件

1 【协议类型】下选择的“UDP”

2 【本地 IP 地址】输入“192.168.0.7”

3 【本地端口号】输入“32500”

4  点击【连接】，在【网络数据接收】框会出现数据

第二步：发送数据。

1 【目标主机】输入“192.168.0.100”

2 【端口】输入“32500”

3  发送数据框中输入指令点击【发送】

说明：读卡器能接收的指令可采用“RFID Tools v1.1”工具中的数据框获取
